VIER FUNKTIONEN IN EINEM
SCHNEIDEN - ABISOLIEREN - VERDRILLEN - CRIMPEN

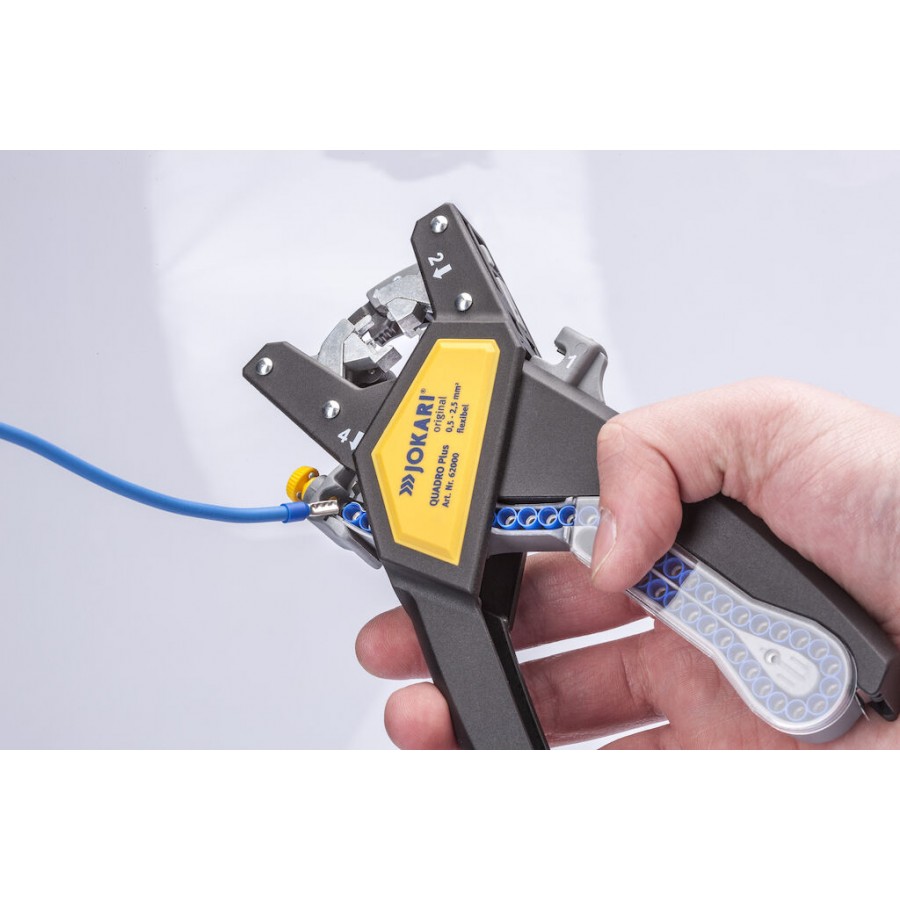

Die QUADRO Plus mit 3 Magazinen und Aderendhülsen 0,5/0,75/1,0/1,5 und 2,5mm² im Koffer

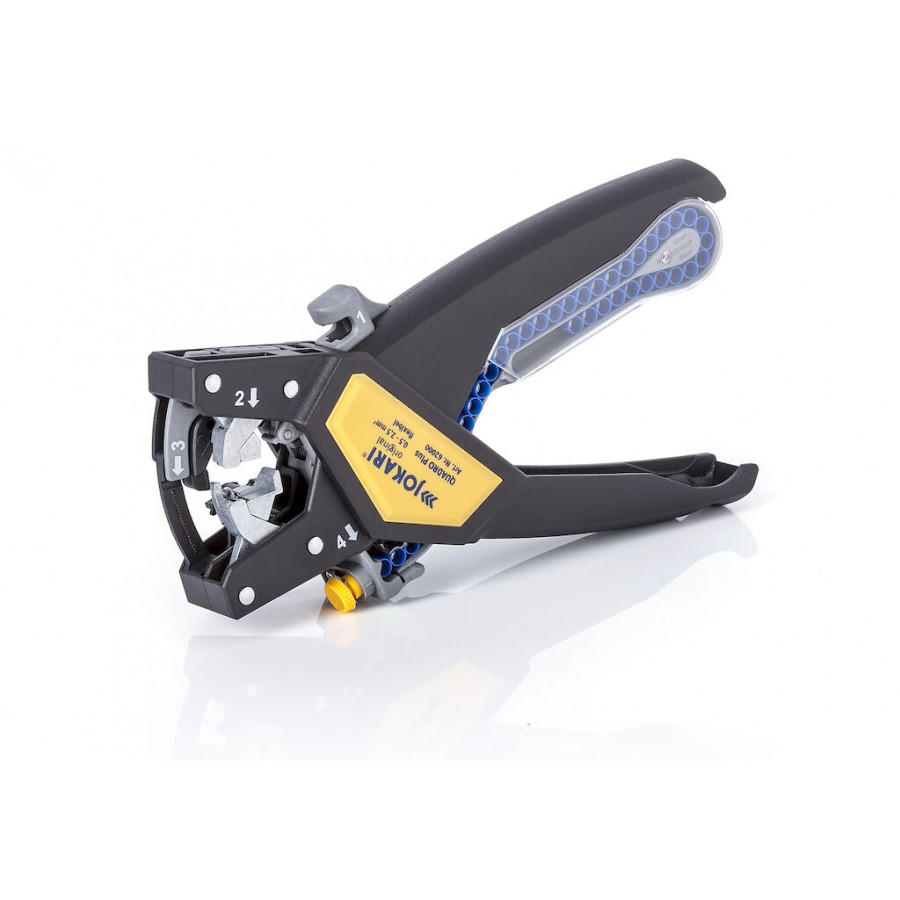

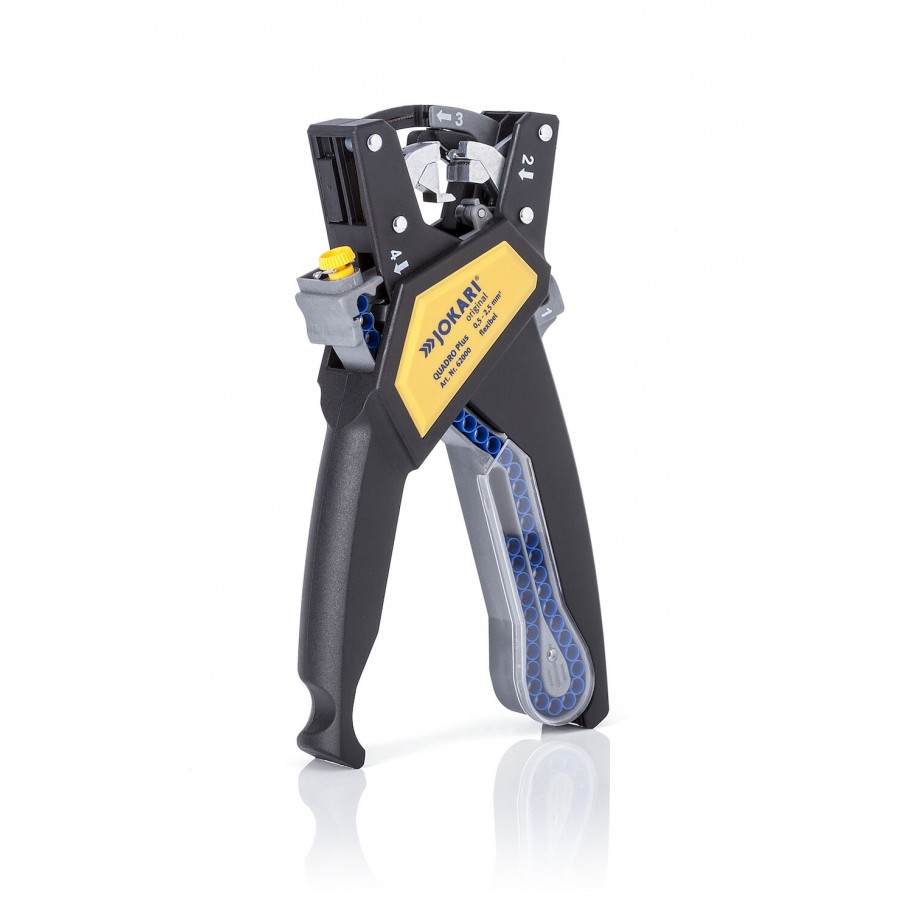

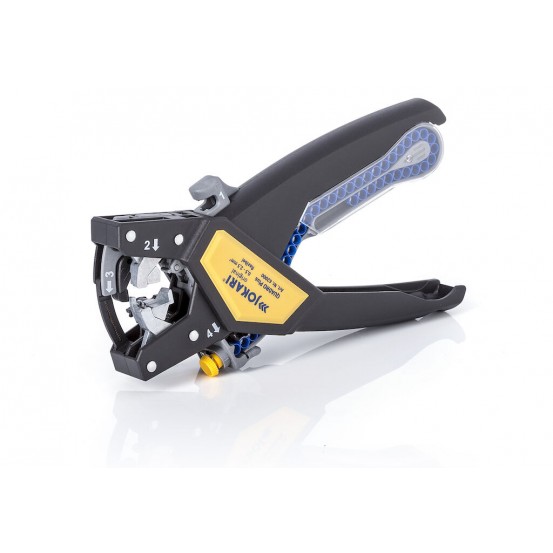

Ergonomische Abisolier- und Crimpzange für Litzen von 0,5 bis 2,5mm² (AWG 20-14)
BESONDERE MERKMALE
- Beispielhafte Integration von vier Funktionen in einer Abisolier- und Crimpzange
- perfekte Symbiose aus Ergonomie und Funktionalität
- Zwangssperre löst aus, wenn der Crimpstempel die Endposition erreicht hat
- eine hohe Übersetzung ermöglicht ein ausgesprochen leichtes Vercrimpen der Aderendhülsen
- passgenauer Längenanschlag für gleichmäßige Abisolierungen
- Verdrillsystem verhindert das Aufspleißen der Litzen und gewährleistet somit ein leichtes Einführen des Leiters in die Aderendhülse
- sekundenschnelles Wechseln des Magazins
- große Kosten- und Zeitersparnis bei der Verdrahtung von Schaltschränken
- Integrierte Zwangssperre zur Sicherstellung einer gleichmäßigen und hochwertigen Verpressung

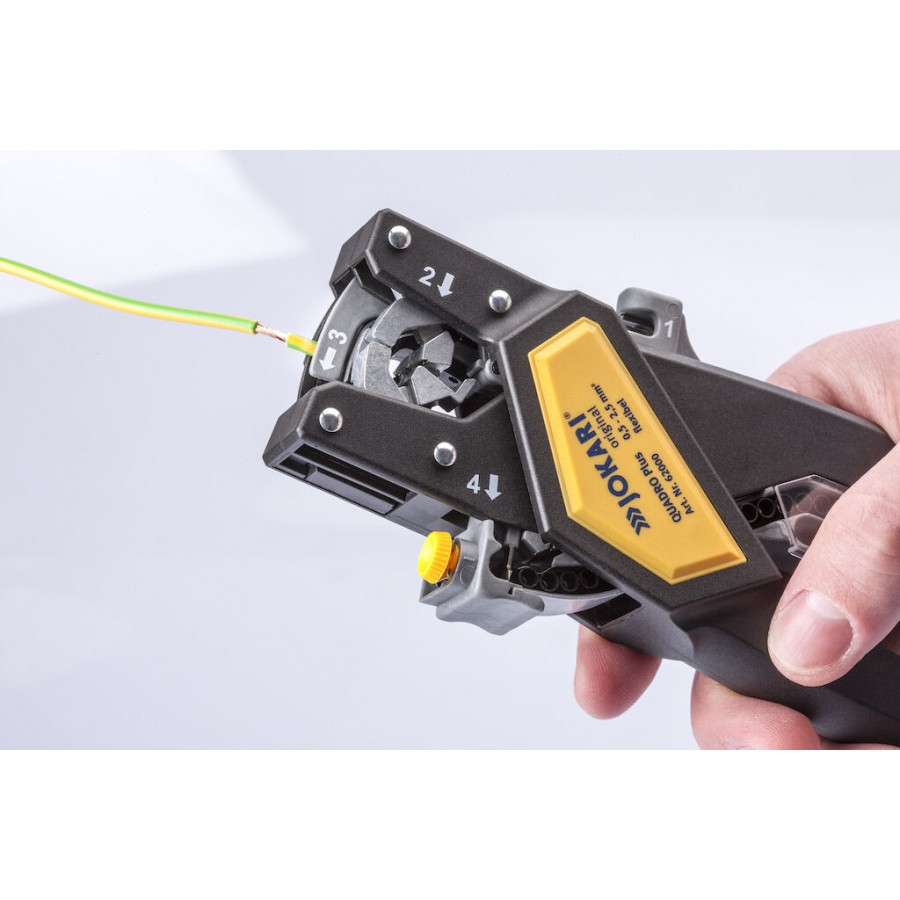

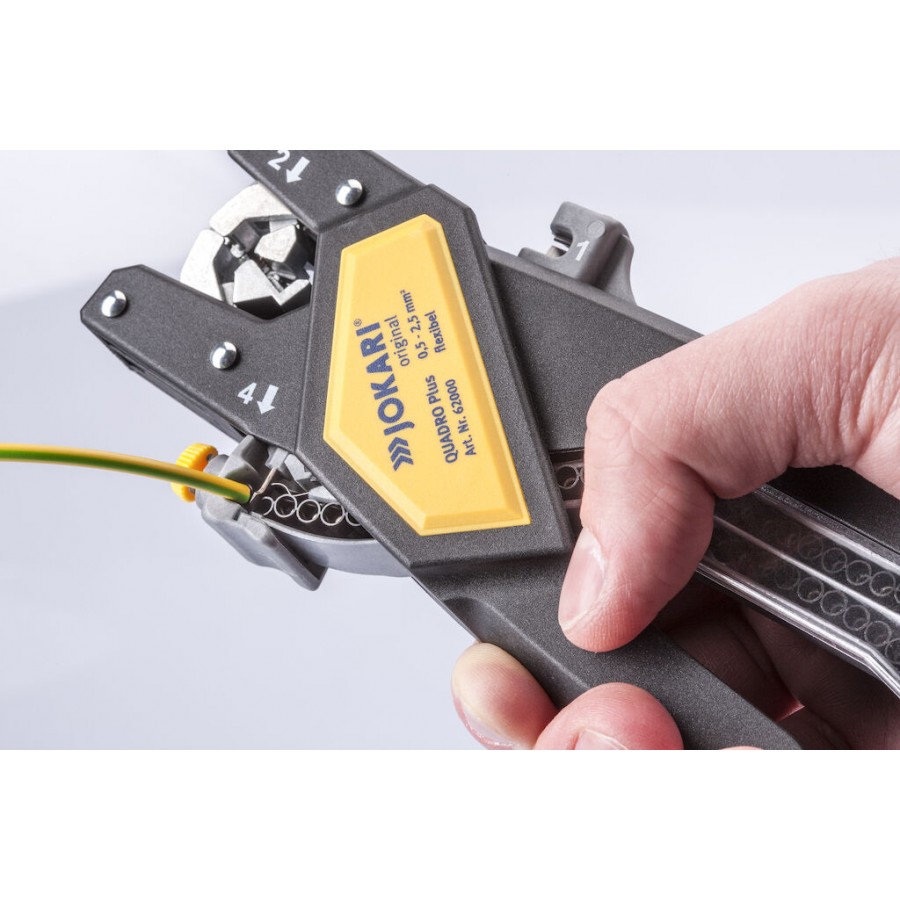

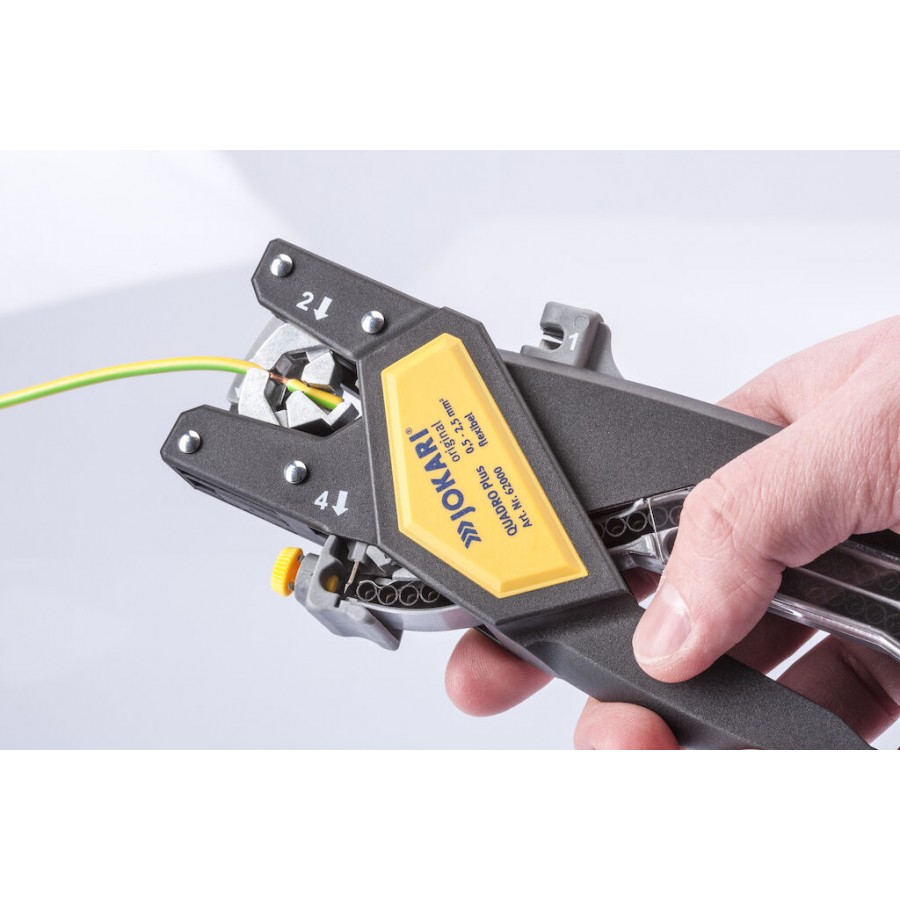

- Vier Funktionen für schnelles und präzises Arbeiten: Schneiden - Abisolieren - Verdrillen - Crimpen
- ein schnelles Nachladen der Bandware in wenigen Sekunden durch einfachen Magazinwechsel gewährleistet rationelles Arbeiten
- Arbeitsbereich von 0,5 2,5 mm²
- ein Einstellen auf den Leiterquerschnitt ist nicht erforderlich

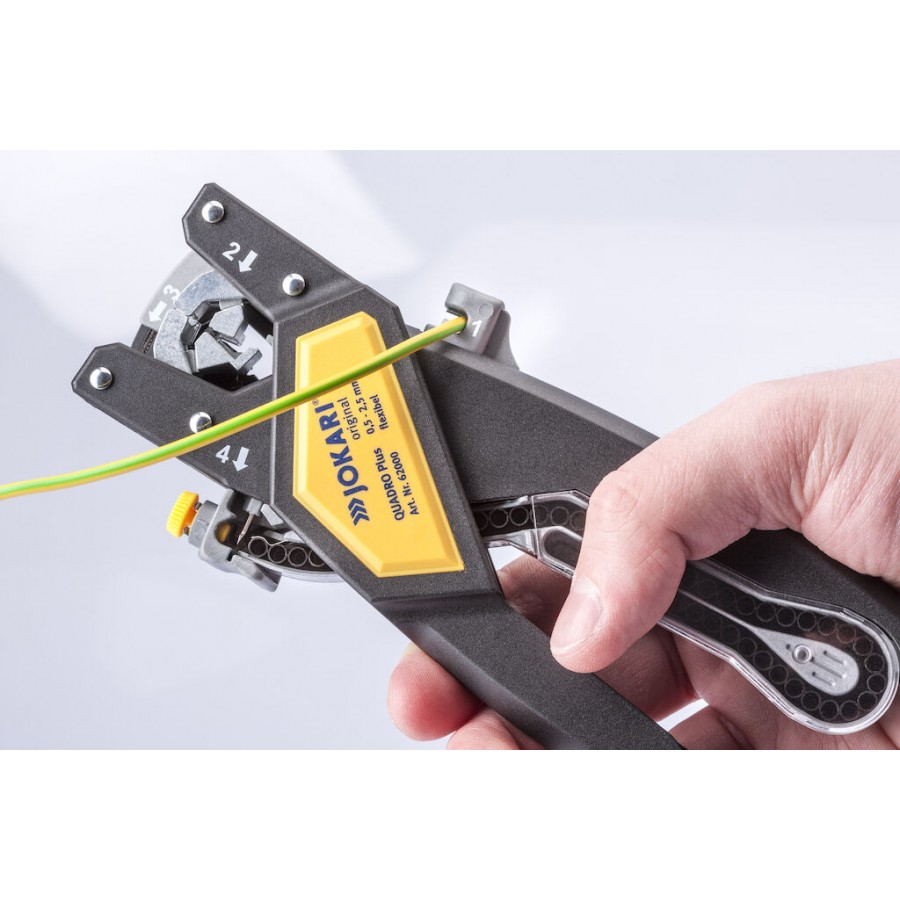

- integrierter Seitenschneider für Drähte bis max. 2,5 mm²
- Vercrimpen von Aderendhülsen in Bandware von 0,5 bis 2,5 mm² (AWG 20-14) nach VDE 0609 Teil 1
- geeignet für Litzen mit PVC Isolation
- Anwendungen in der elektronischen Industrie, elektrotechnischen Service, Schalttafelbau
Downloads
Datenblatt 62000.pdf (PDF, 1.74 MB)
Video
Technische Daten
Arbeitsbereich:
- mm² 0,5 | 0,75 | 1 |1,5 | 2,5
- AWG 20 | 18 | | 16 | 14
Lieferumfang

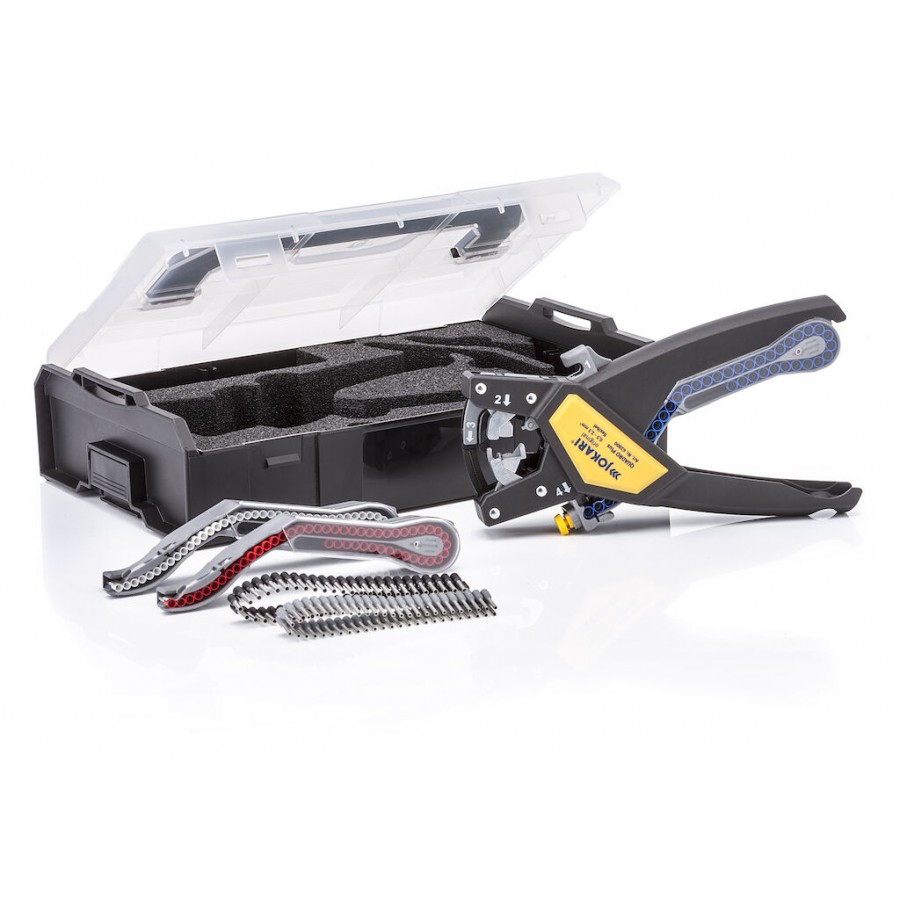

Lieferumfang im attraktiven Koffer:
- QUADRO Plus
- inkl. 3 Magazinen
- inkl. Aderendhülsen 0,5 / 0,75 / 1,0 / 1,5 / 2,5 mm²
